Author Topic: Za ljubitelje malo većih motora  (Read 5950 times)
0 Members and 1 Guest are viewing this topic.
Bubba Zanetti
Apprendista
*
Offline Offline

Posts: 461



WWW
« on: September 10, 2009, 10:55:24 PM »

Evo nešto za ljubitelje 10MW+ motora - nisu doduše trkaći, ali imaju stvarno sve što možeš poželjeti:

- turbo i mehaničko prednabijanje sa 3 bara+ boosta i chargecoolerom,
- pneumatske opruge ispušnih ventila,
- hidrauličko aktiviranje ventila,
- varijabilni timing ubrizgavanja,
- 2 injektora po cilindru,
- datalogging svih parametara sa apsolutno svim mogućim zaštitama & alarmima, itd, itd...

Sulzer 8 RTA 62 U in all its glory:



Inspekcija ležaja na B&W motoru:



Glavni pick-up za signalizaciju broja okretaja (broji zube zamašnjaka) te odmah pored njega safety pick-up - osim njih postoje još dva extra:

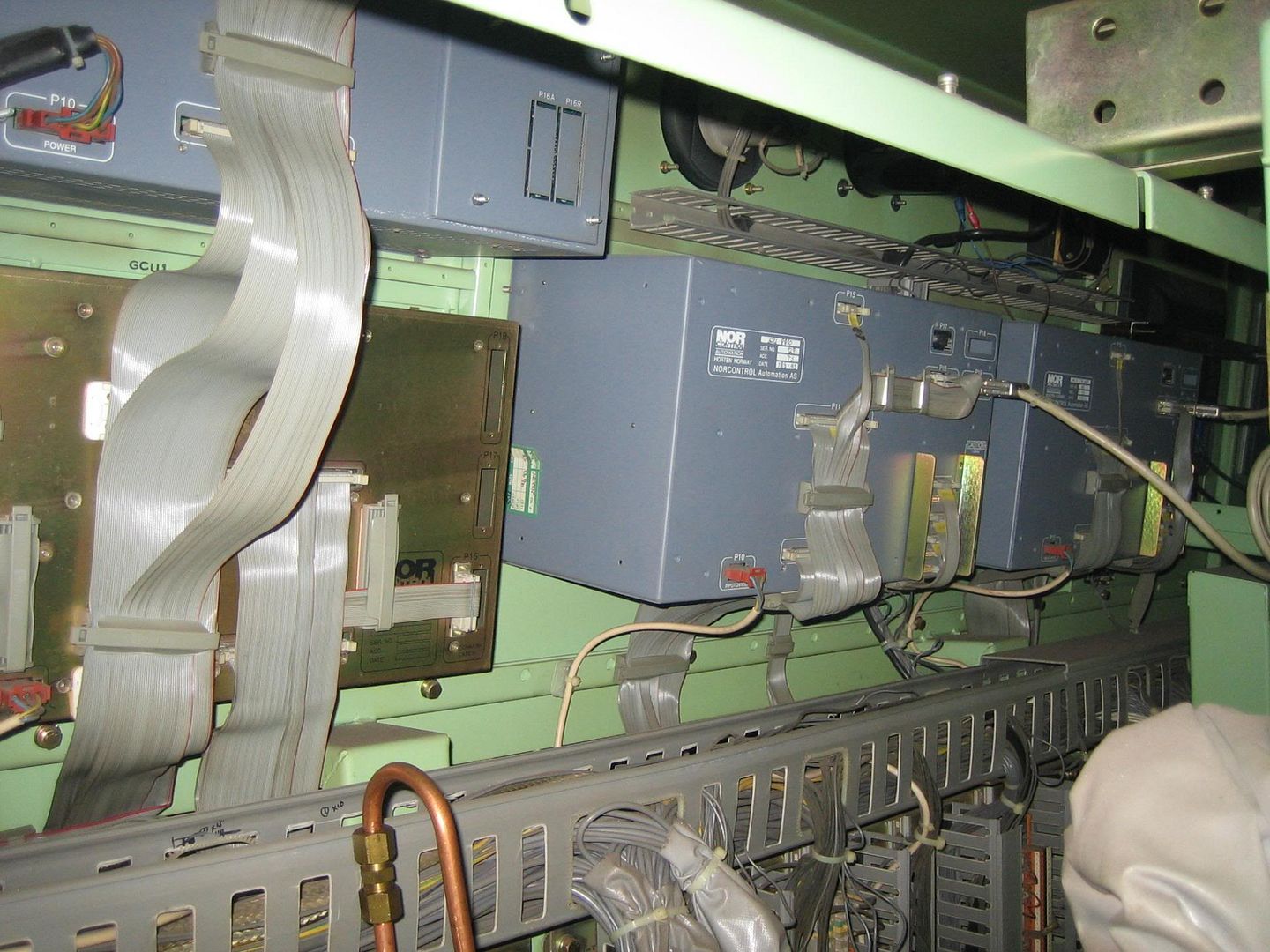

Jedan mali segment automatike:

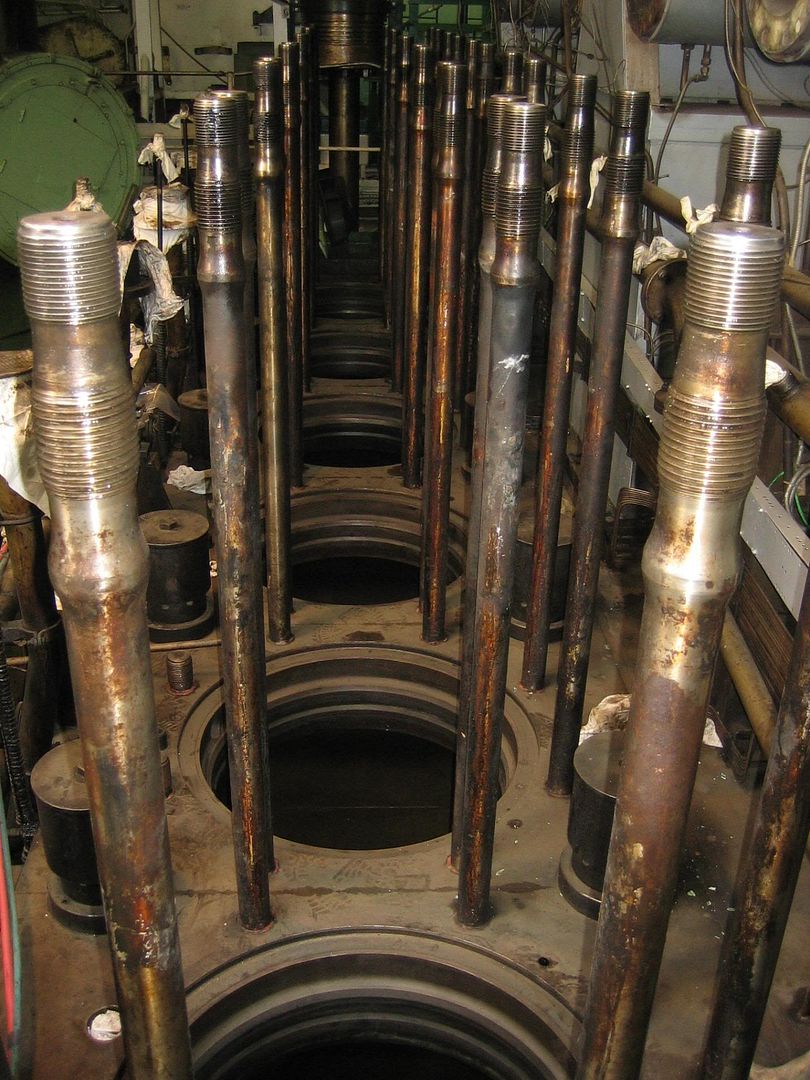

Elastični svornjaci za zatezanje košuljica:



Sjedišta ventila te ispušni ventili:



Screenshot ispušnih temperatura glavnog motora:



Nagoreno čelo 560mm klipa:



Kućište ispušnog ventila:



Glava Sulzerovog motora:



Rezervna stapajica:



Svaka turbina ima svoj usis vanjskog hladnog zraka - pravi CAI:



Ovo je po mom ukusu - kontrole boosta nema - wastegatea nema, turbina je proračunata za jedan režim (max.snagu) - s obzirom da je inercija rotora prilična, a radi se o 2-taknom motoru, odmah na startu samog motora dva el. blowera od 50-ak KW počinju ispiranje cilindara do cca 0.4 bara boosta tad se automatski isključuju bloweri te ispiranje preuzima Mitsu turbopunjač (ovaj je čak malo veći nego portani Mitsu TD05H-16G):

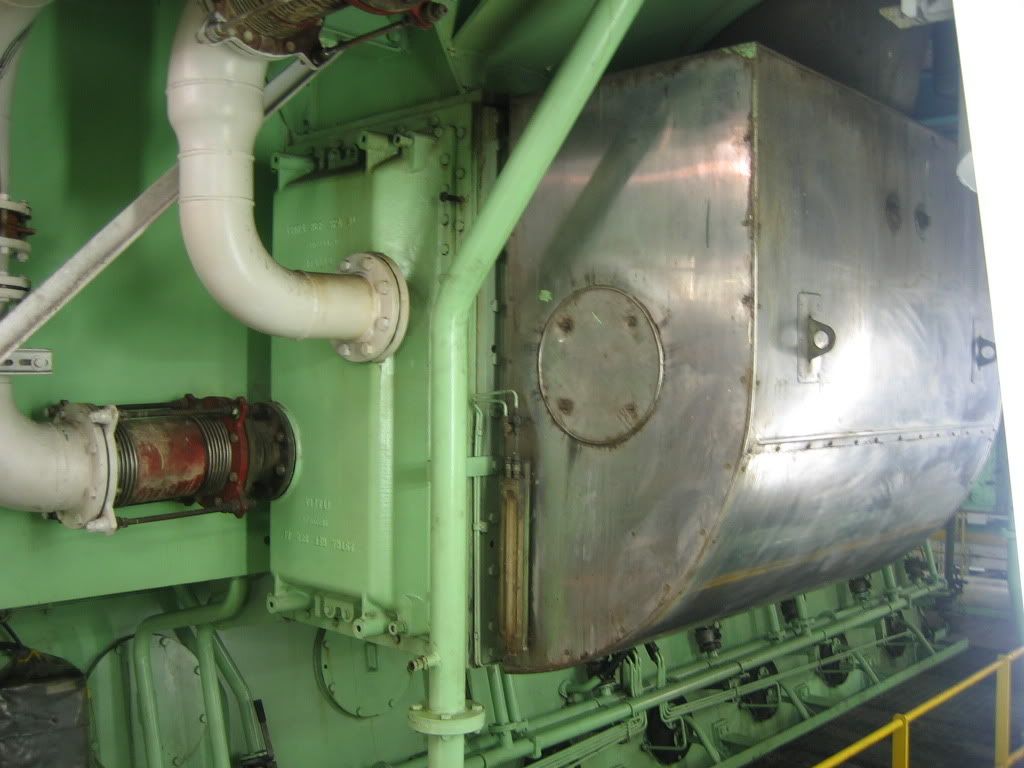

Chargecooler je poveći i teško bi se mogao negdje pričvrstiti sa duct tapeom & vezicama s obzirom da sama jezgra ima oko 1 tonu, dobra je stvar što je gotovo svugdje instaliran U-manometar za mjerenje pada tlaka prije & poslije chargecoolera:





Jedan od dva električna blowera (el. supercharger):



Kompletan motor - 3 razine:



Inspekcijski otvori na karteru:



17.7 MW na 113 RPM :-)



Brojač okretaja sa 2 skale(naprijed/nazad), s obzirom da se ovdje radi o motoru sa prekretom:



"Chris-marine", odnosno alat za brušenje ispušnih ventila - uobičajena  alat na praktički svim brodovima:



« Last Edit: September 23, 2009, 05:19:07 PM by Bubba Zanetti » Logged

************************************
"Never argue with an "misinformed person".
 He will just drag you down to his level and beat you with experience."

*************************************
dr.Maljak
Global Moderator
BARBA
*****
Offline Offline

Posts: 2117



WWW
« Reply #1 on: September 10, 2009, 11:21:35 PM »

Jel to remenica 60-2 hehehehhee!!!

ti bas saras, s visokoturaznih japanaca, pa na ove sto tuku u blokadu na 150rpm! hehehee
Logged

more booost
DaviiD
Global Moderator
Tuner
*****
Offline Offline

Posts: 627



« Reply #2 on: September 10, 2009, 11:26:29 PM »

Nego vidi brusenje ventila i cuku koja broji okretaje obican
Logged

Alfa 33 Q4
Bubba Zanetti
Apprendista
*
Offline Offline

Posts: 461



WWW
« Reply #3 on: September 11, 2009, 06:32:45 AM »

Jel to remenica 60-2 hehehehhee!!!

ti bas saras, s visokoturaznih japanaca, pa na ove sto tuku u blokadu na 150rpm! hehehee


Sad mi se svi vioskoturažni automobilski čine kao nekakvi modelarski - recimo sad kad zatežem maticu 36 na autu, bojim se da je ne slomim, ha, ha

Tebi bi trebali ovakvi ventili na Una


Evo malo specifikacija:

Znači imamo 8 cilindara, provrt 560mm, hod oko 2500mm, te snagu od 17760 KW...okretni moment mu je bijednih 1 411 661.84 Nm  - znači cca. 1.5 MNm
Logged

************************************
"Never argue with an "misinformed person".
 He will just drag you down to his level and beat you with experience."

*************************************
fire
Apprendista
*
Offline Offline

Posts: 379


« Reply #4 on: September 11, 2009, 08:19:14 AM »

Bas jucer slagao jednog kamijona, ima 6cly i 12litra. Turbina velicine kao gt60r. I iz zajebancije stavim 4bara map senzor, kad ono on bez ikakvog problema prolazi 2bara boosta i to dosta. Gledam i nije mi jasno. Ima oko 2500Nm na 1000rpm obican
Ludi su ti veci dizelasi.
Logged
a112_abarth
develompment tuning
Rokie
*
Offline Offline

Posts: 135



WWW
« Reply #5 on: September 11, 2009, 03:22:45 PM »

Tu ima mjesta olakšavanju rotacionih dijelova
Logged

Everything You Know Is Wrong.
dr.Maljak
Global Moderator
BARBA
*****
Offline Offline

Posts: 2117



WWW
« Reply #6 on: September 12, 2009, 12:05:20 AM »

daj metar da mu izracunamo rod/stroke ratio hehehehehe...cekaj milijun i pol njutna???!!! ma daj s cim ste to mjerili, koja je to kocnica hehehehehhe, to kod nas neki valjci ili? hehehehe salim se
Logged

more booost
zvrle
discount approved
Apprendista
*
Offline Offline

Posts: 212



« Reply #7 on: September 12, 2009, 08:15:10 AM »

ma isli kod SM-a da im on premjeri ipak ima najsavremenije valjke ahahahahahaaha
Logged

ONLY TURBO!!!
Bubba Zanetti
Apprendista
*
Offline Offline

Posts: 461



WWW
« Reply #8 on: September 20, 2009, 07:41:26 PM »

Ništa bolje nego kad slažeš hibrida pomoću dizalice - a mislili ste da vam je trim 60 prevelik   Cool



Logged

************************************
"Never argue with an "misinformed person".
 He will just drag you down to his level and beat you with experience."

*************************************
Zeljko
Administrator
BARBA
*****
Offline Offline

Posts: 8575


AGA


WWW
« Reply #9 on: September 20, 2009, 10:36:51 PM »

mozda ce ova da guta nesto vece obejkte od "male djece" koji ton proizvode ivice ove turbone dok sjeku zrak na punom spinu?
